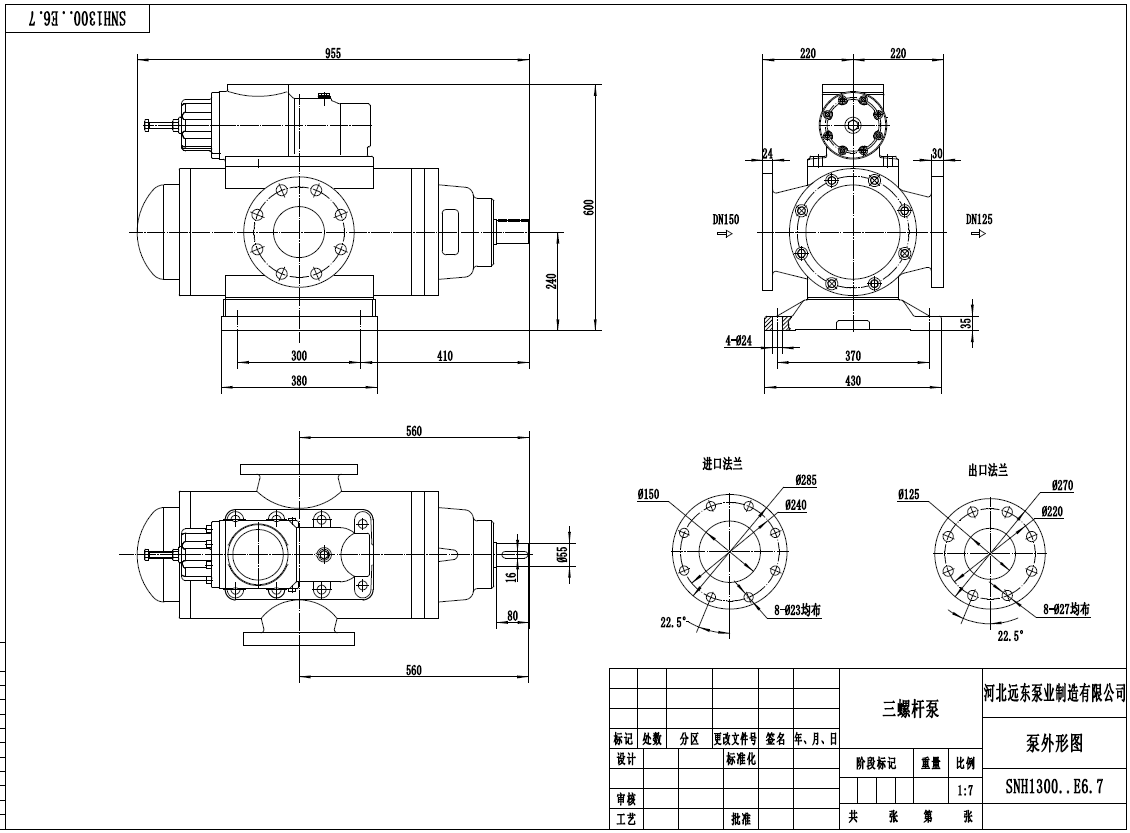

SNH1300R42E6.7W21三螺杆泵泵头尺寸图,该三螺杆泵进口尺寸150,出口尺寸125.

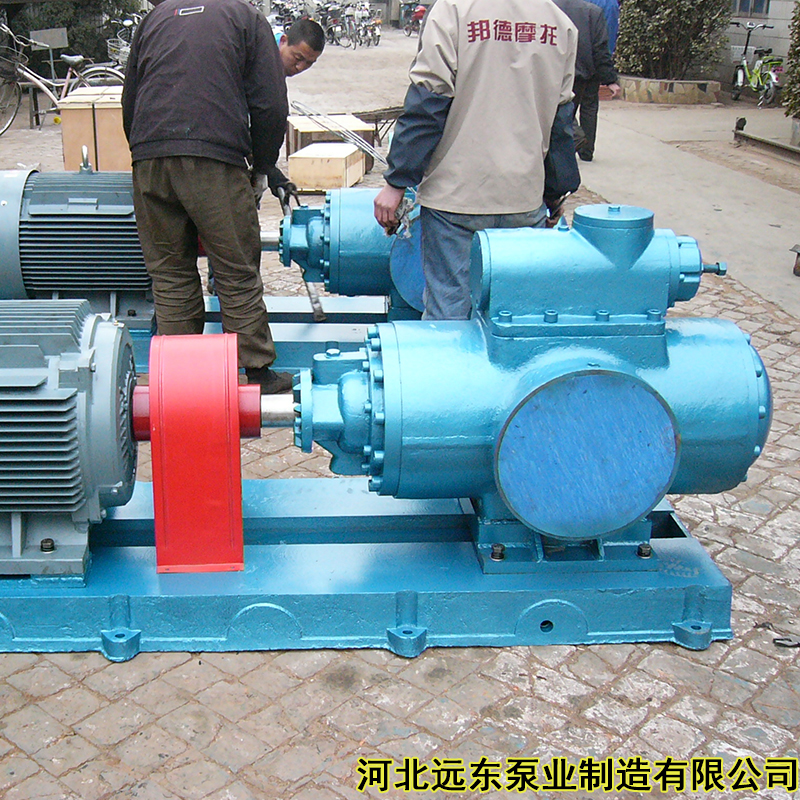

SNH1300R42E6.7W21三螺杆泵产品图片:

三螺杆泵的特点

    ① 螺杆与泵套接触的螺旋封线将收入腔与排出腔完全分开，使泵具有阀门的隔断作用；

    ②可实现液、气、固体的多相混输；

    ③ 泵内流体流动时容积不发生变化，没有串流搅动和脉动；

    ④ 弹性定子形成的容积腔能有效地降低输送含固体颗粒介质时的磨耗；

    ⑤输入介质粘度可达 50000Mpa · s 含固量可达 50% ；

    ⑥流量与转速正比，借助调速器可实现量的自动调节泵可以正反输送。

螺杆泵的装配流程:

①装配前用煤油或者汽油清洗全部零件，去掉氧化皮和型砂。

②将轴承装在主动螺杆上，并用圆螺母锁紧。

③将卸压套装在轴承体内，再穿入主动螺杆。

④将泵套装入泵体中。

⑤将轴承体、卸压套、主动、从动螺杆一起装入泵套与泵体中。

⑥将主动衬套、从杆衬套、止推垫装入泵套与主、从螺杆上。

⑦将后盖装入泵体上。

⑧从主杆螺杆伸出端依次装入机械密封、密封压盖。

⑨将安全阀组装在泵体上部。

安全阀的装配:

①将阀座装入泵体内，并用螺钉固定。

②将调节杆旋入阀后盖。

③依次讲阀瓣、弹簧、弹簧座装入阀体，再将阀后盖与阀体连接好，装螺母防护帽。

④装阀前端盖。
