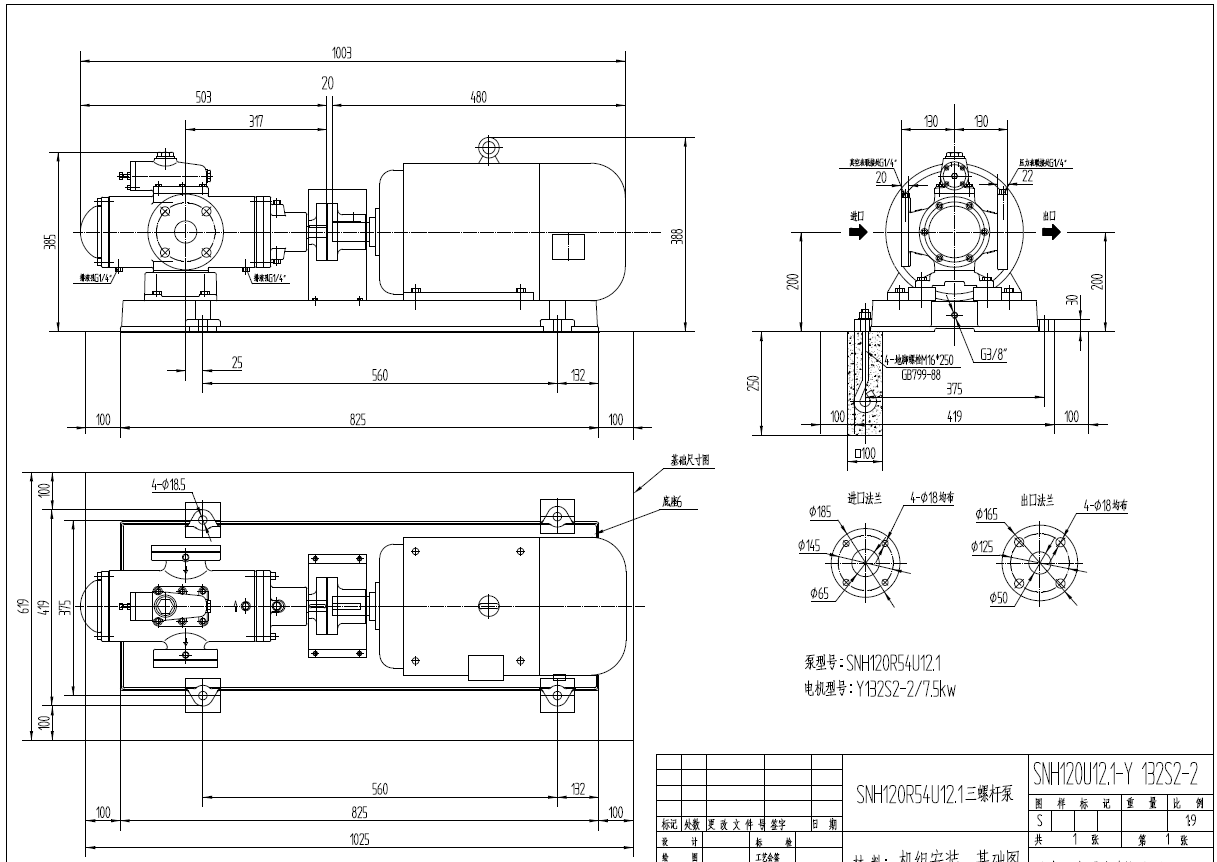

SNH120R54U12.1W21三螺杆泵配7.5KW-2电机安装尺寸图-点火增压燃油泵.该泵进口尺寸65,出口尺寸:50,该泵采用铸铁泵体,衬套材质为ZCuSnPb5-5,主从杆的材质为:38CrMnAL.该泵输送介质为柴油,压力1.0Mpa,流量282L/min.

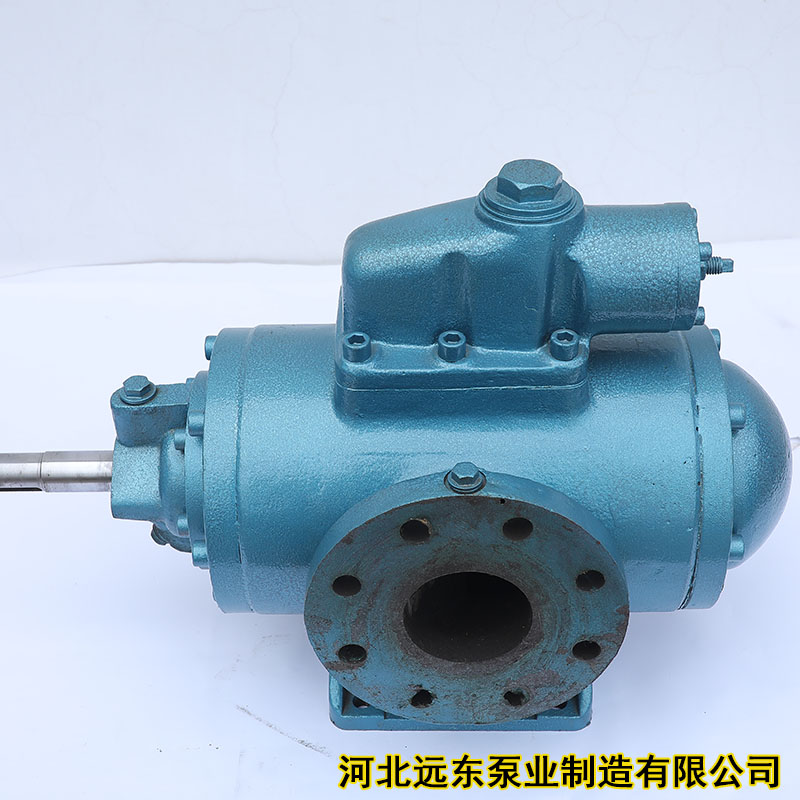

SNH120R54U12.1W21三螺杆泵产品图片:

三螺杆泵结构简单紧凑，泵套两端与泵体进出口相通。主杆连原动机，并传递螺旋运动，从杆是用来保证相互啮合螺杆的密封性，从而阻止液体从排出口泄流到吸入口。螺杆的螺纹部分被封闭在泵套的孔内，它们之间存在一定的间隙，以保证泵的性能和可靠运转。封闭在泵套内的螺纹部分的长度叫螺杆工作长度，它是由管道系统所需的压力值和被输送的液体的特性来确定的。

三螺杆泵常用材料组合:

W1表示泵体HT20-40，泵套稀土铜钼球铁，可低压输送润滑性较差，粘度适当的液体，如燃油等。

W2表示泵体HT20-40，泵套ZL109，可低压输送润滑性好，粘度适当的液体，如润滑油等。

W3表示泵体QT42-10，泵套ZL109，用于特殊场合（如船用泵）低压输送润滑性好、粘度适当的液体，如润滑油等。

W5，泵体QT42-10，泵套稀土铜钼球铁，用于特殊场合（如常用泵），低压输送润滑性差，粘度适当的液体，如燃油等。

W21，泵体HT20-40，泵套ZQSn5-5-5，可在较高压力下输送润滑油较差，粘度较低的液体。如重油、燃油等。

W23，泵体QT42-10，泵套ZQSn5-5-5,用于特殊场合（如船用泵）在较高压力下输送润滑性较粘度较低的液体，如重油、煤油等。

三螺杆泵选泵要点

①首先应根据油品的粘度选择适当的泵转速，以保证泵的粘度能满足用户的实际吸入条件。

②介质粘度V>760/s，请与我厂联系，我厂帮助用户选泵。

③从性能表中选定泵的规格及相应粘度下的压力流量后，可以查到泵的配套电机功率。

④样本安装尺寸均为卧式安装尺寸，若需其余形式安装尺寸请与我厂联系。

⑤我厂可根据客户的实际需要设计特殊尺寸。

⑥泵的进口需加装过滤器，过滤器过流面积应为泵进口截面积的7～13倍，过滤目数应为：轻油80～100，润滑油60～80目，重油40目。

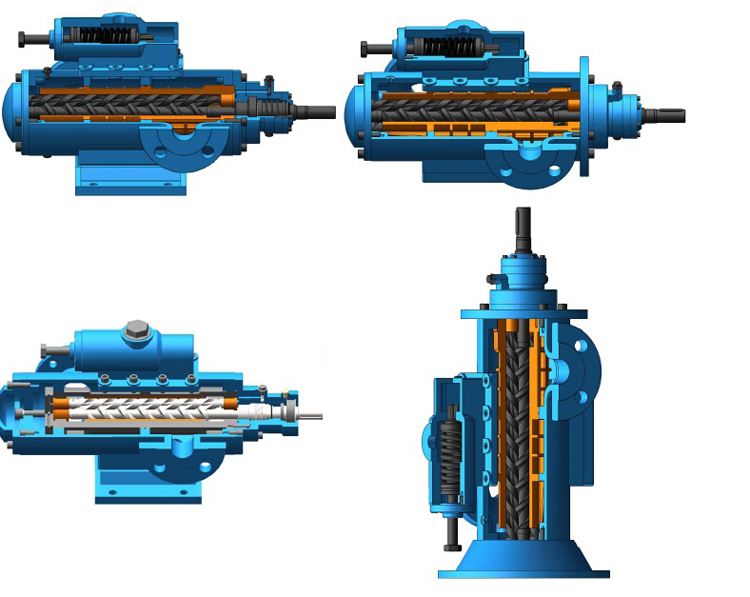

三螺杆泵结构图:
