3G70*3W21三螺杆泵配30KW-4电机安装尺寸图-切削液输送泵
2019-10-18 9:11:54

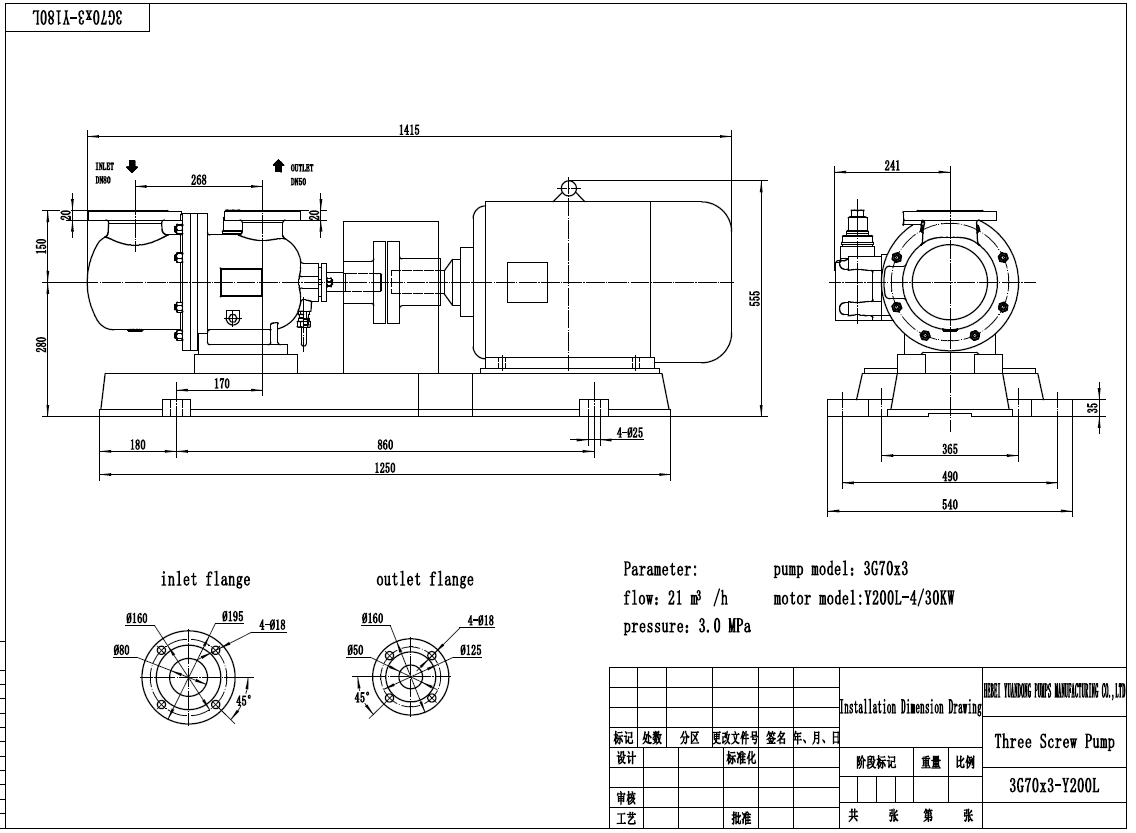

3G70*3W21三螺杆泵配30KW-4电机安装尺寸图,该泵流量21m3/h,压力3.0Mpa,该泵进口80,出口50,允许吸上真空高度为4米.

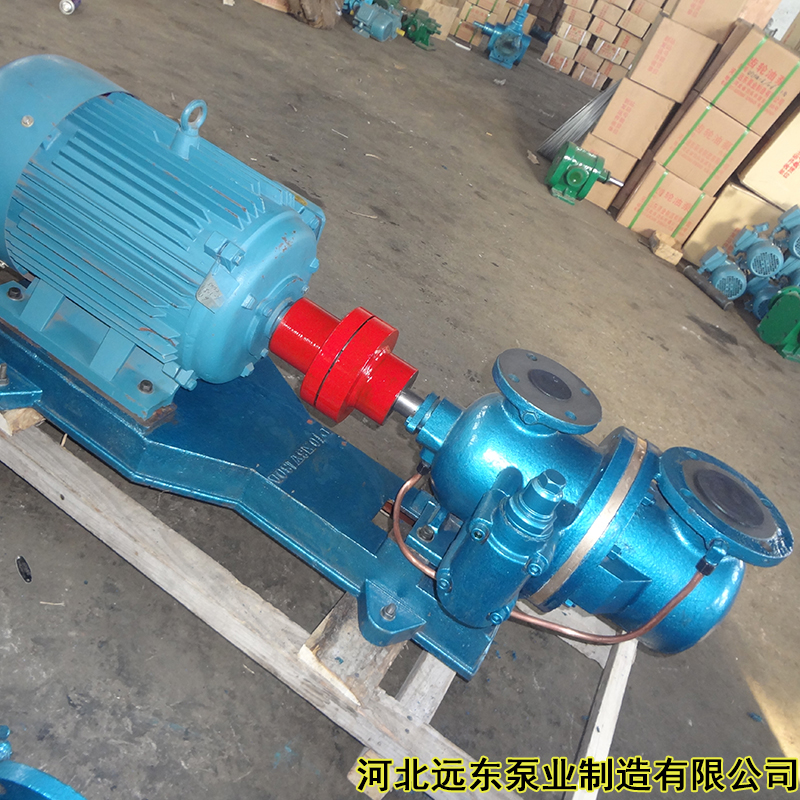

3G70*3W21三螺杆泵产品图片:
3G型三螺杆泵是转子型容积泵，适于输送各种不含固体颗粒，无腐蚀性油类及类似油的润滑性液体、输送液体粘度2~760mm2/s，温度不超过80℃, 超过80℃可用高温泵3GW型。
3G型三螺杆具有多种结构，一般小流量泵衬套和泵体合为一个，可以卧式和立式安装。进油口方向可相隔90°任意安装，轴封多数为机构密封。中等流量以上泵，衬套为一个单独的零件固定于泵体内，螺杆轴端装有平衡环以液力平衡其轴向力。一般结构为卧式。进油口方向亦可以相隔90°任意安装。改变泵体后可制成立式。轴封根据情况有机械密封和软填料密封两种结构。
3G型三螺杆泵轴伸支承较小，应由原动机经弹性联轴器直接驱动，不得用皮带轮等会产生额外径向力较大的传动方式传动。
3G三螺杆泵材料代码
材料组合代码 | 泵体 | 衬套 | 使用范围 |
W1 | HT200 | 稀土铜钼球铁 | 可低压输送润滑性较差，粘度适当的液体，如燃油等。 |
W2 | HT200 | ZL109 | 可低压输送润滑性好，粘度适当的液体，如润滑油等。 |
W3 | QT450-10 | ZL109 | 用于特殊场合（如船用泵）低压输送润滑性较好，粘度适当的液体，如润滑油等。 |
W4 | QT450-10 | 稀土铜钼球铁 | 用于特殊场合（如船用泵）低压输送润滑性较差，粘度适当的液体，如燃油等。 |
W21 | HT200 | ZCuSn5Pb5Zn5 | 可在较高压力下输送润滑性较差，粘度较低的液体，如重油、燃油等。 |
W23 | QT450-10 | ZCuSn5Pb5Zn5 | 用于特殊场合（如船用泵） 有较高压力下输送润滑性较差，粘度较低的液体，如重油、燃油等。 |
