SNH三螺杆泵U12.1机械密封结构图
  2019-6-19 8:43:15

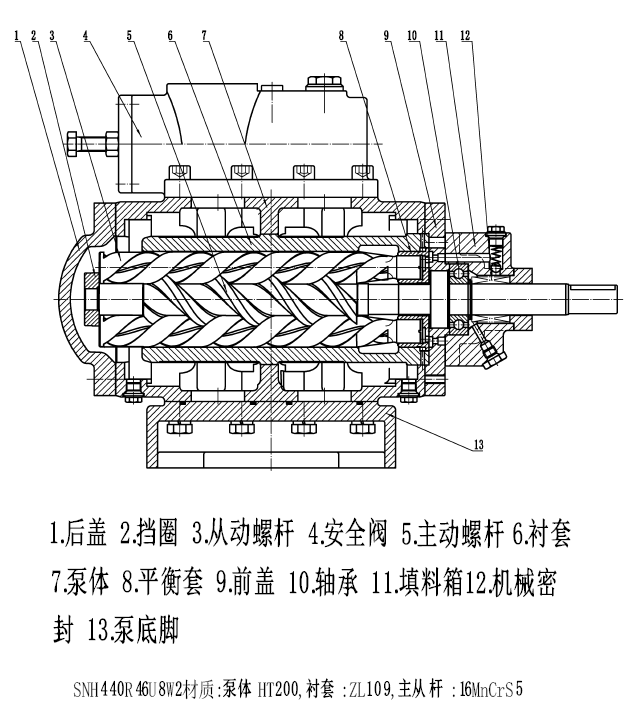

SNH三螺杆泵U12.1机械密封结构图,该泵由后盖,挡圈,从动螺杆,安全阀,主动螺杆,衬套,泵体,前盖,轴承,填料箱,机械密封和泵底脚组成.


螺杆泵的安装方法

   所有的管路、闸阀、阀都应在安装前冲洗干净,否则安装中残留物,如:焊渣、钢粒、螺母、螺丝等将会损坏泵的内部。

   泵底座必须平稳的安放在地基上,地脚螺钉必须拧紧。

   联轴器的同轴度,直线度必须用钢直尺、塞尺从四个方向上检查。

   装配后应能用手轻松转动主杆。

   吸入和排出管道必须与泵体法兰连接正确,绝对不能为使吸入和排出管道就位而用螺栓错动泵体,同时不要忘记放垫片。

   若可能,泵吸入、排出管道的公称尺寸应保证吸入管道流速不大于1m/s,排出管道流速不大于2m/s。

连接压力表和真空表。
