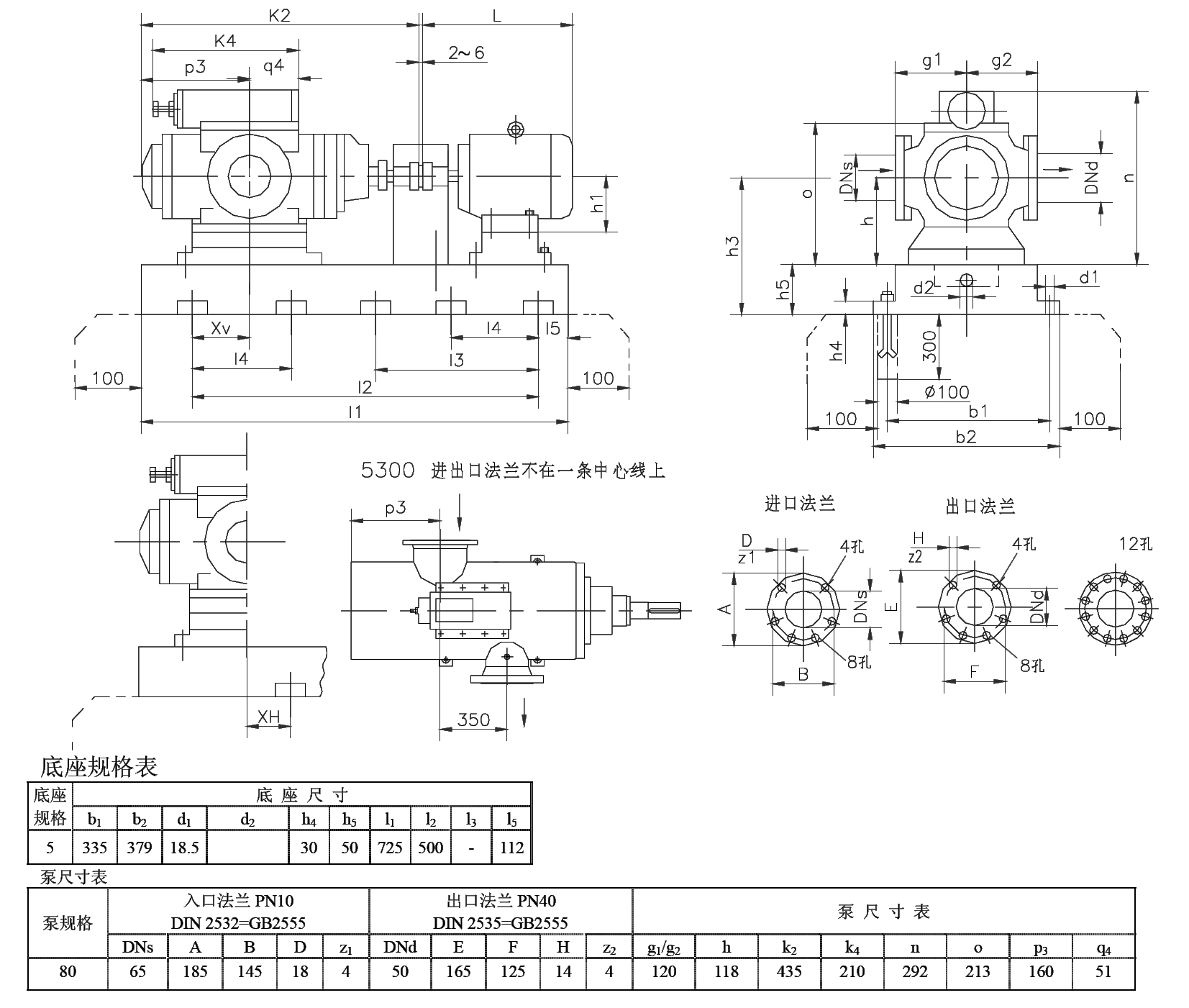

重油输送泵SNH80R36E6.7W21三螺杆泵整机尺寸图
  2019-3-11 9:04:56

重油输送泵SNH80R36E6.7W21三螺杆泵整机尺寸图,该泵配2.2kw电机,电机转速1450r/min.该泵进口尺寸为65,出口为50.

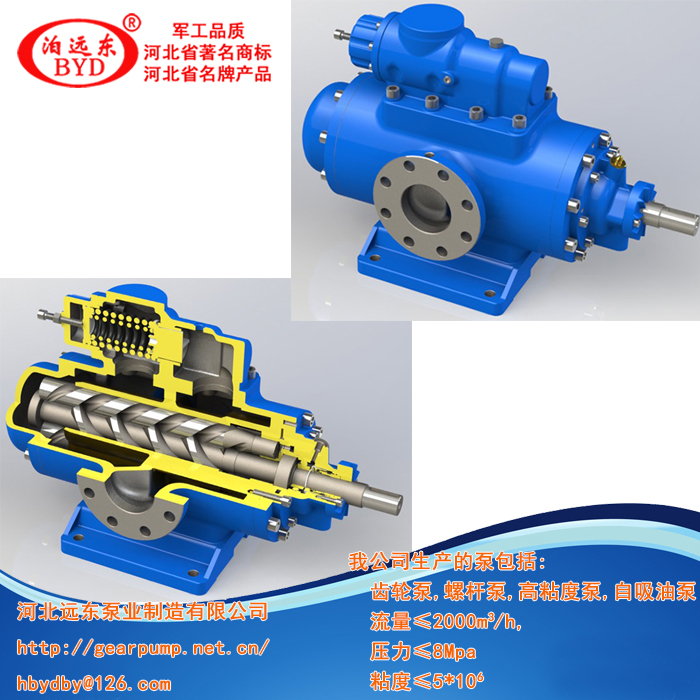

三螺杆泵

三螺杆泵结构简单紧凑,泵套两端与泵体进出口相通。主杆连原动机,并传递螺旋运动,从杆是用来保证相互啮合螺杆的密封性,从而阻止液体从排出口泄流到吸入口。螺杆的螺纹部分被封闭在泵套的孔内,它们之间存在一定的间隙,以保证泵的性能和可靠运转。封闭在泵套内的螺纹部分的长度叫螺杆工作长度,它是由管道系统所需的压力值和被输送的液体的特性来确定的。

三螺杆泵的特点:

    ① 螺杆与泵套接触的螺旋封线将收入腔与排出腔完全分开,使泵具有阀门的隔断作用;

    ②可实现液、气、固体的多相混输;

    ③ 泵内流体流动时容积不发生变化,没有串流搅动和脉动;

    ④ 弹性定子形成的容积腔能有效地降低输送含固体颗粒介质时的磨耗;

    ⑤输入介质粘度可达 50000Mpa · s 含固量可达 50% ;

    ⑥流量与转速正比,借助调速器可实现量的自动调节泵可以正反输送。
