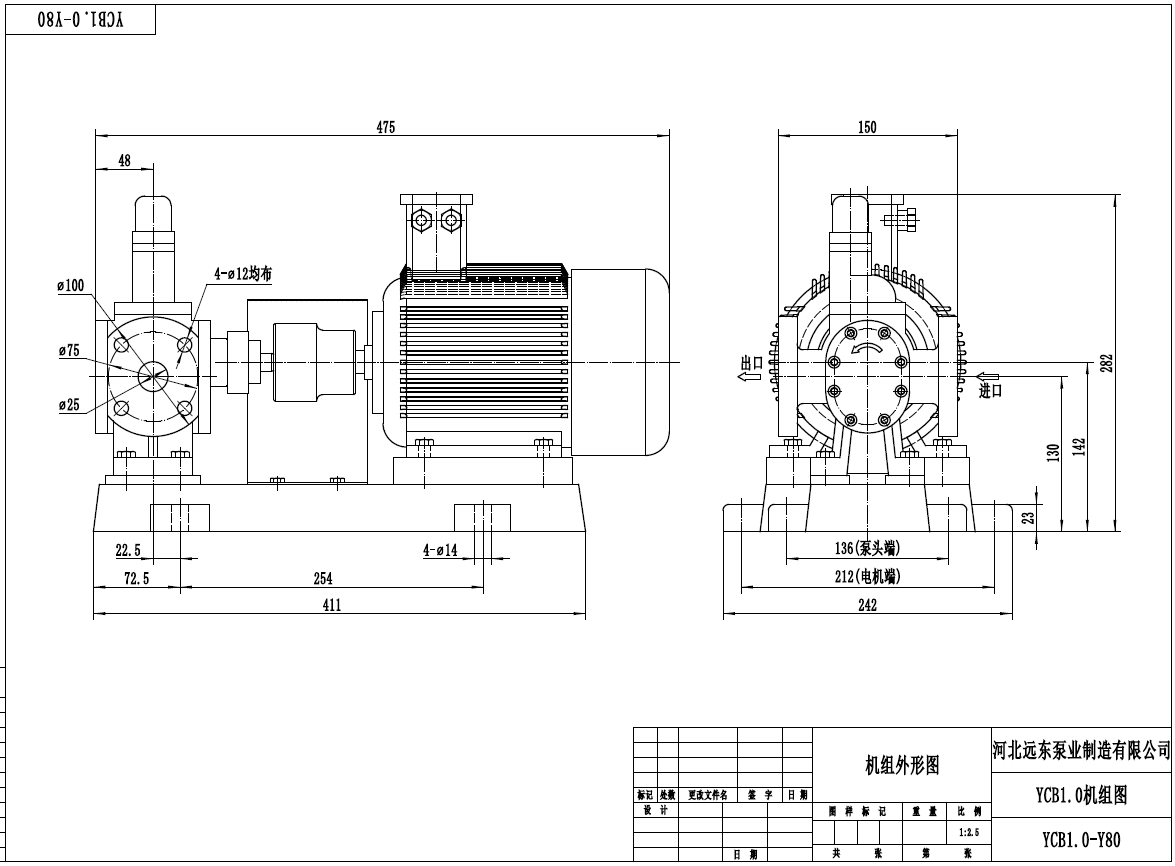

润滑油泵YCB1圆弧齿轮泵配0.75kw-4电机安装尺寸图,该泵流量1m3/h,压力0.6Mpa.进口,出口口径25,吸入真空高度3米.

YCB系列圆弧齿轮泵结构特点：

圆弧齿轮泵轴端密封设计为两种形式，一种是机械密封，另一种是填料密封，可根据具体使用情况和用户要求确定。如液体有腐蚀性，温度在80℃-270℃以内时可特殊定货。

YCB系列圆弧齿轮泵运行维护：

   （1）启动前检查全部管路法兰，接头的密封性。

   （2）盘动联轴器，无摩擦及碰撞声音。

   （3）首次启动应向泵内注入输送液体。

   （4）启动前应全开吸入和排出管路中的阀门，严禁闭阀启动。

   （5）验证电机转动方向后，启动电机。

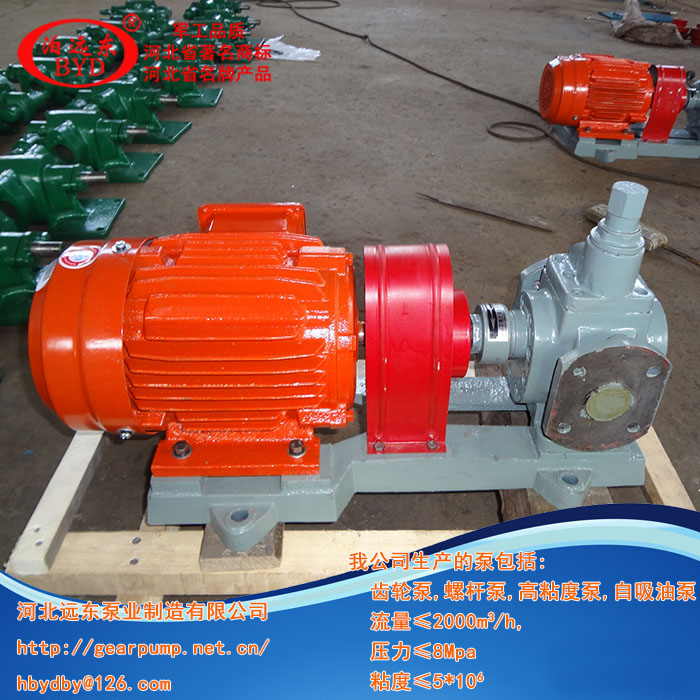

YCB圆弧齿轮泵是容积泵的一种，由两个齿轮、泵体与前后盖组成两个封闭空间，当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。

YCB齿轮泵与渐开线齿轮相比，最大突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损，运转平衡，无困液现象，噪声低，寿命长，效率高。该泵摆脱了传统设计的束缚，使圆弧齿轮泵在设计，生产和使用上进入了一个新的领域。
