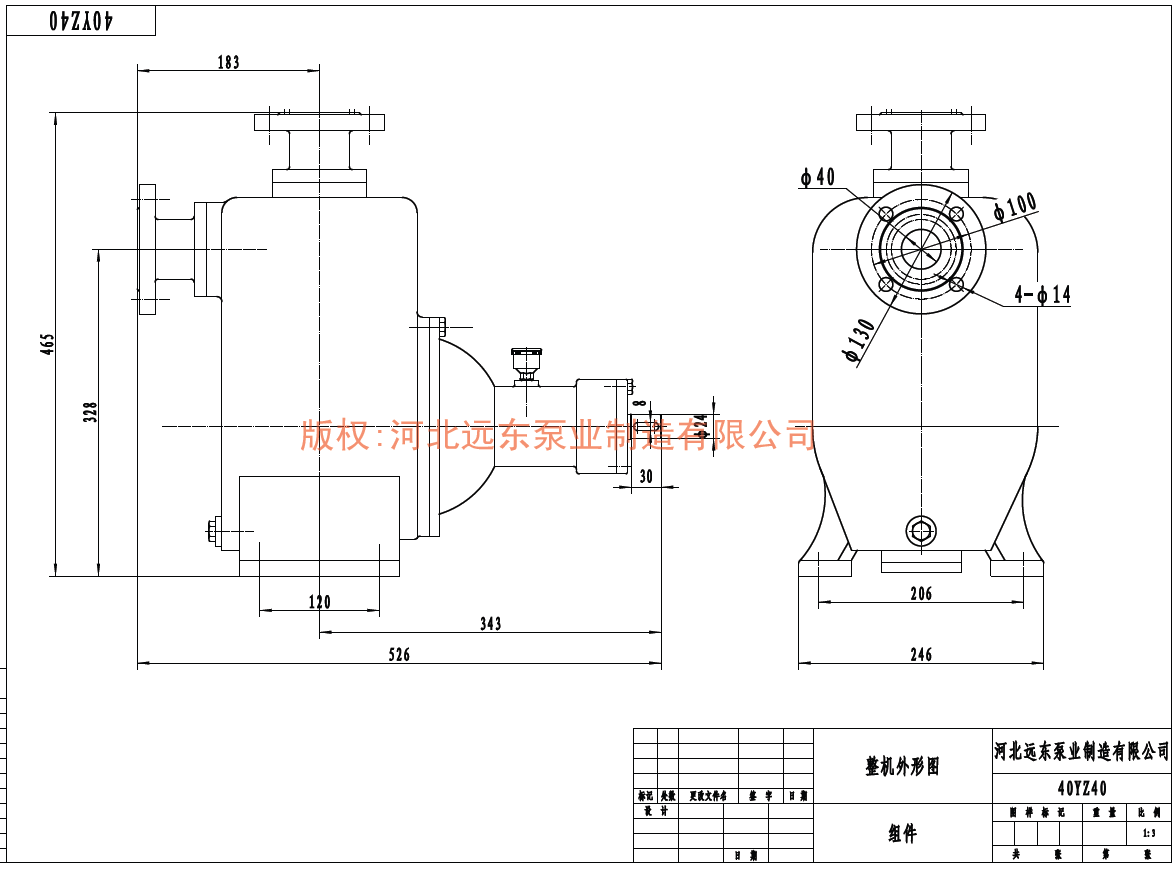

汽油输送泵40CYZ40自吸油泵泵头尺寸图
  2019-1-9 8:36:35

40CYZ40自吸油泵泵头尺寸图.该泵流量10m3/h,扬程40米,汽蚀余量3.5米,进口40,出口40,该泵配用电机功率为4kw.

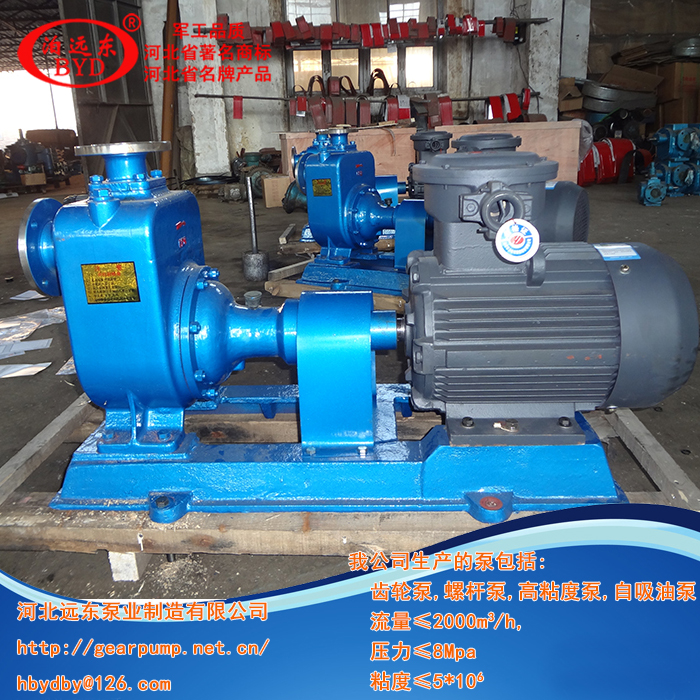

40cyz40自吸油泵

●结构型式:

     CYZ自吸泵采用轴同回液的泵体结构,泵体由吸入室、储液室、涡旋室、回液孔、气液分离室等组成。泵的轴承采用单列向心球轴承。在一些泵的轴承体底部设有冷却室。泵内部高、低压区间有密封环。轴端采用机械密封。自吸油泵的基本构造是由六部分组成的分别是叶轮,泵体、泵盖, 泵轴,轴承,密封环,填料函。

     1、叶轮是自吸油泵的核心部分,它转速高出力大,叶轮上的叶片又起到主要作用,叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑,以减少水流的阻力及摩擦损失。

    2、泵体、泵盖也称泵壳部分,它是水泵的主体。起到支撑固定作用,并与安装轴承的托架相连接。

    3、泵轴的作用是借联轴器和电动机相连接,将电动机的转距传给叶轮,所以它是传递机械能的主要部件

    4、轴承是套在油泵轴上支撑泵轴的构件,有滚动轴承和滑动轴承两种。滚动轴承使用润滑脂及润滑油作为润滑剂,加油要适当一般为2/3~3/4的体积太多会发热,太少又有噪声并发热!滑动轴承使用的是40#润滑油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂,太少轴承又要过热烧坏造成事故!在油泵运行过程中轴承的温度最高在85度一般运行在60度左右,kcb 300齿轮泵系列如果高了就要查找原因(是否有杂质,油质是否发黑,是否进油)并及时处理!

    5、密封环是叶轮进口与泵壳间的间隙过大会造成泵内高压区的油经此间隙流向低压区,影响泵的出油量,效率降低!间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏,延缓叶轮和泵壳的所使用寿命,在泵壳内缘和重油煤焦油泵叶轮外援结合处装有密封环,密封的间隙保持在0.25~1.10mm之间为宜.

    自吸泵的自吸高度,与叶轮前密封间隙、泵的转数、分离室液面高度等因素有关。叶轮前密封间隙越小,自吸高度越大,一般取为0.3~0.5毫米;在间隙增大时,除自吸高度下降外,泵的扬程、效率均降低。泵的自吸高度随叶轮的圆周速度u2的增大而增大,但到最大自吸高度时,转数增加而自吸高度就不再增加了,此时只是缩短自吸时间;当转数下降时,自吸高度则随着下降。在其它条件不变的情况下,自吸高度还随着储水高度的增加而增加(但也不能超过分离室的储水高度)。为了在自吸泵中更好地使气水混合,叶轮的叶片须少些,使叶栅的节距增大;并宜采用半开式叶轮(或叶轮槽道较宽的叶轮),这样更方便于回水深入地射进叶轮叶栅中。
